Elektrische kofferbak werkt niet meer

[KW_C5]

Sinds kort werkt mijn elektrische kofferklep niet meer, het probleem begon eerst met maar ongeveer een derde te openen en dan te stoppen, na een aantal keer is die echter volledig gestopt met werken.
Ik moet de klep nu telkens handmatig openen wat vrij zwaar is vanwege de elektrische motors.

Met de klep open geeft de rode knop waar je de klep normaal mee sluit wel nog steeds licht, als ik deze ingedrukt houdt gaat deze knipperen en hoor je in hetzelfde ritme ook een soort tikje.

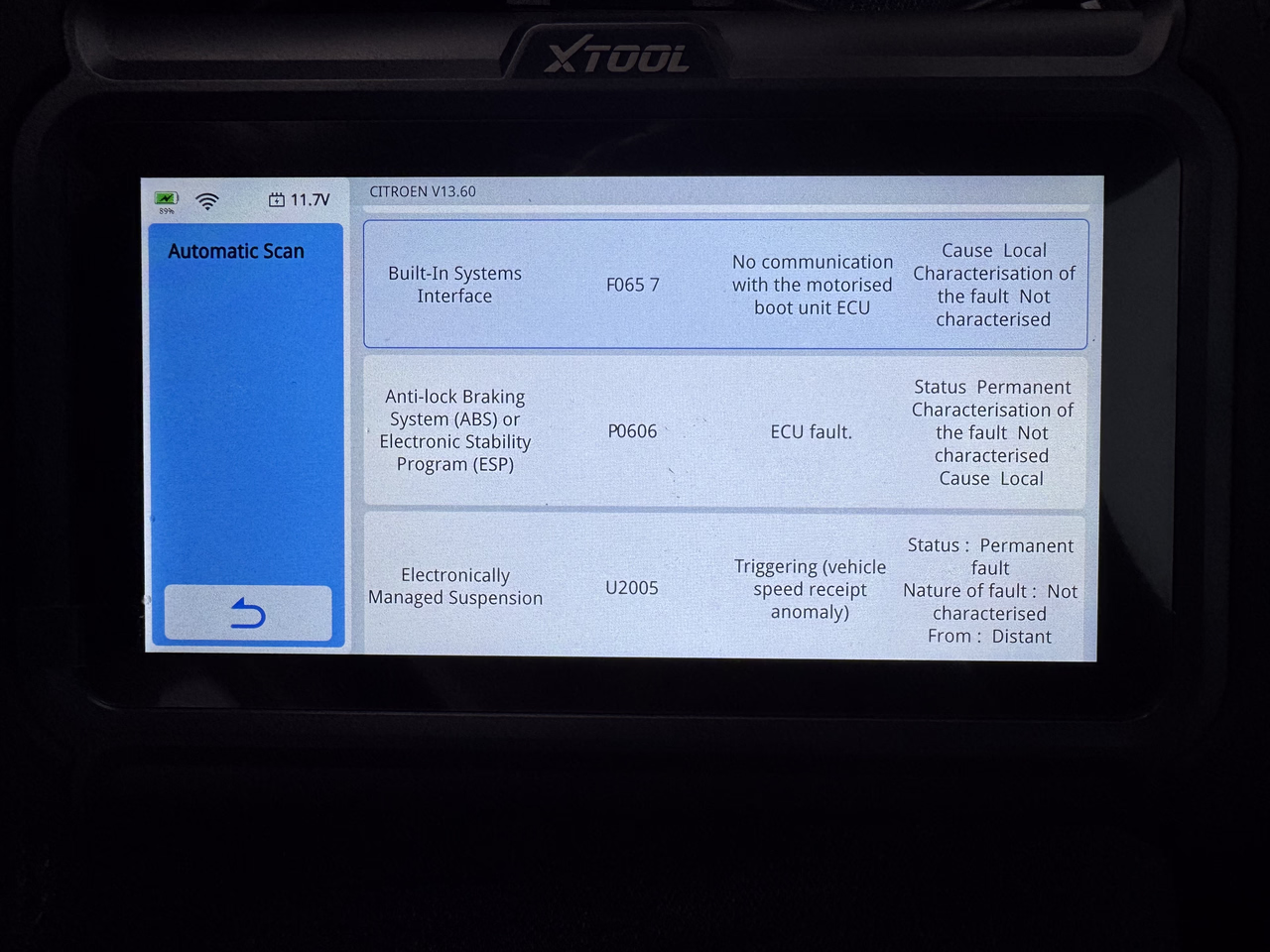

Met uitlezen krijg ik onderstaande foutmelding ( bovenste gemarkeerde storing )


Hoe zou ik dit weer opgelost kunnen krijgen?

[BCMartin]

Dit lijkt erop dat er ergens een draad geen verbinding maakt. Kan de CAN-verbinding zijn omdat er 'geen verbinding' wordt gemeld, maar is niet waarschijnlijk omdat dat dubbel is uitgevoerd, dan moeten beide draden defect zijn. Wellicht een andere draad.
De meest gehoorde plek is links in de sponning bij het scharnier op het dak. Daar zit een kabelboom met een rubberen tule.
Deze kabel loopt naar de ECU van de klep, die zit midden in de klep achter het kunststof deel. De kabelboom zit daar met een wit/rode connector op aangesloten. Vanaf de ECU gaat er weer een zwarte connector naar de daadwerkelijke motoren, eentje die de gasveren bedient, en eentje voor het slot om de haak aan te trekken. Deze twee zijn meestal wel goed omdat die kabel niet beweegt bij openen.
Dit is de situatie met mijn 2009 uitvoering, ik ga er even vanuit dat het in 2017 niet anders is.

[H_H]

Sinds kort werkt mijn elektrische kofferklep niet meer, het probleem begon eerst met maar ongeveer een derde te openen en dan te stoppen, na een aantal keer is die echter volledig gestopt met werken.
Ik moet de klep nu telkens handmatig openen wat vrij zwaar is vanwege de elektrische motors.

Met de klep open geeft de rode knop waar je de klep normaal mee sluit wel nog steeds licht, als ik deze ingedrukt houdt gaat deze knipperen en hoor je in hetzelfde ritme ook een soort tikje.

Met uitlezen krijg ik onderstaande foutmelding ( bovenste gemarkeerde storing )


Hoe zou ik dit weer opgelost kunnen krijgen?

Ik heb, met dank aan JW-C5, wat elektrische schema's van de achterklep op mijn computer staan (PDF)
Als je interesse hebt dan stuur maar een PB met je mailadres dan stuur ik ze jouw kant op.

[KW_C5]

Sinds kort werkt mijn elektrische kofferklep niet meer, het probleem begon eerst met maar ongeveer een derde te openen en dan te stoppen, na een aantal keer is die echter volledig gestopt met werken.
Ik moet de klep nu telkens handmatig openen wat vrij zwaar is vanwege de elektrische motors.

Met de klep open geeft de rode knop waar je de klep normaal mee sluit wel nog steeds licht, als ik deze ingedrukt houdt gaat deze knipperen en hoor je in hetzelfde ritme ook een soort tikje.

Met uitlezen krijg ik onderstaande foutmelding ( bovenste gemarkeerde storing )


Hoe zou ik dit weer opgelost kunnen krijgen?

Ik heb, met dank aan JW-C5, wat elektrische schema's van de achterklep op mijn computer staan (PDF)
Als je interesse hebt dan stuur maar een PB met je mailadres dan stuur ik ze jouw kant op.

Ik heb je een PB gestuurd

[H_H]

PB ontvangen en de documenten naar je gemaild. Het zijn er wat veel want de kabelboom die van de achterklep naar de ECU gaat heeft ook nog de remlichten en alle andere zaken in de achterklep onder zijn hoede.

Succes met het oplossen! en laat even weten of, en hoe het gelukt is.
